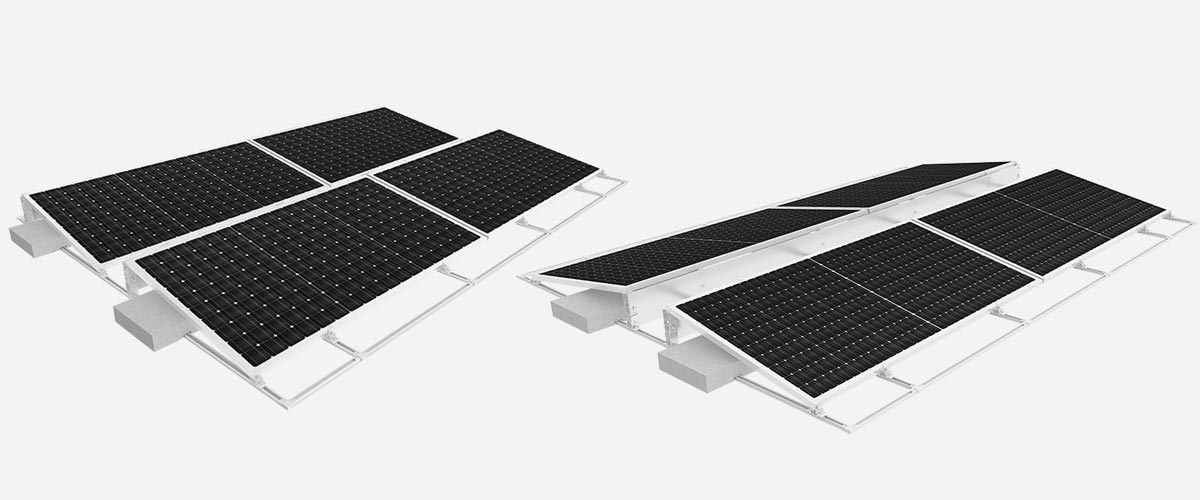

平屋頂光伏支架系統 RM-Ad 是一款非穿透性的解決方案，主要用于平屋頂光伏系統安裝，為解決大型組件安裝下沉問題而研發，可防止組件變形。通過矩陣式分區水泥壓載降低系統重量，結構后側擋風板加強系統穩定性。可根據屋頂形狀和裝機量要求選擇單排或者對稱結構。

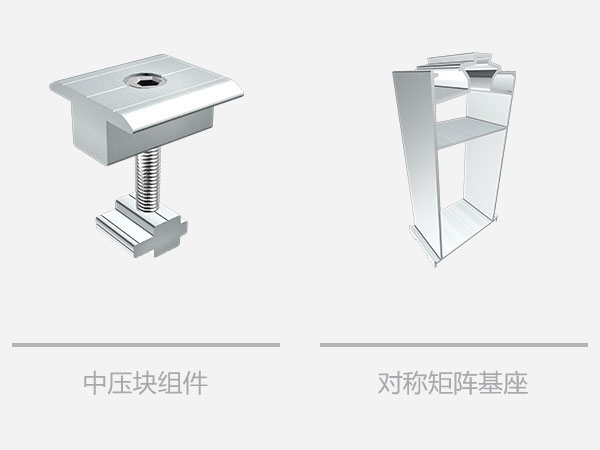

與RMI系列產品相比，RM-Ad增設了組件固定位、采用可調后基座來防止大型組件下塌。
1、穩固耐久
系統支架精選優質氧化鋁材質，輕便穩固，防銹耐腐蝕。
2、矩陣設計

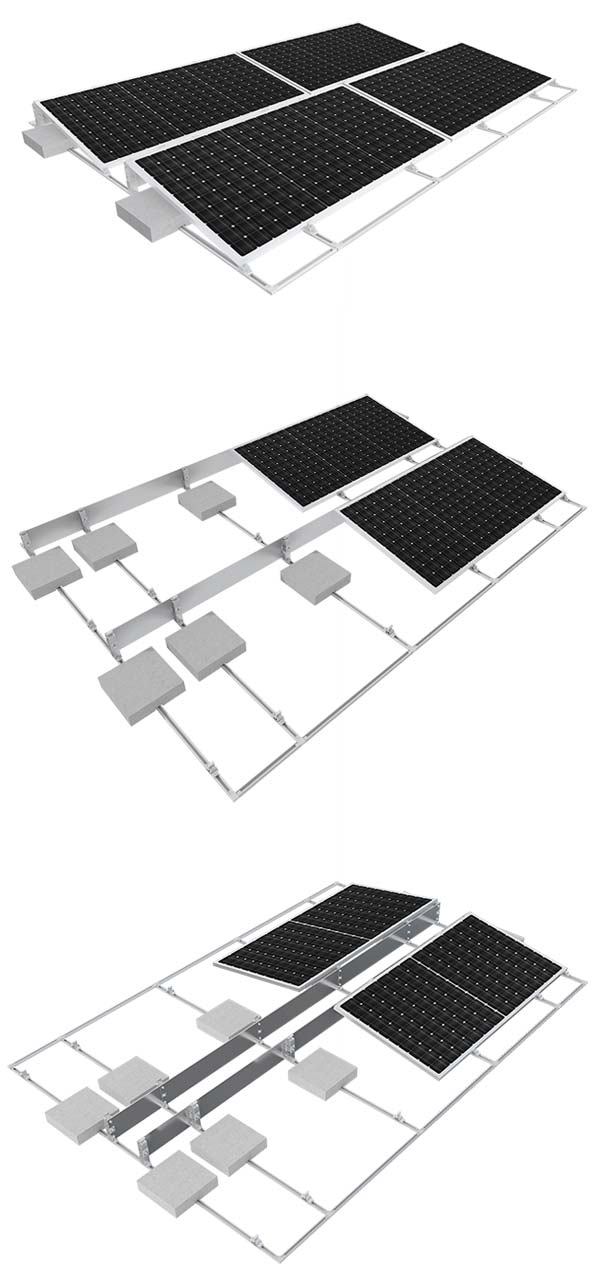

專業矩陣設計無需穿透屋頂，水泥壓載安裝分散系統重量，減輕屋頂承重，結合擋風板可提高抗風性能。
3、安裝便捷
配件較少，結構簡單，可復制性強，提升安裝效率，節省人力、時間成本。
4、保護組件
該系統為組件長邊固定，增設太陽能板固定位預防變形，兼容市面上大型組件安裝。
技術參數 | |
產品名 | 平屋頂光伏壓載支架系統 RM-Ad（單/雙向矩陣） |
安裝地點 | 平屋頂 |
安裝基礎 | 水泥基礎壓載 |
安裝角度 | 10 ° |
風荷載 | 60m/s |
雪荷載 | 1.6KN/㎡ |
適用組件類型 | 有框 |
組件排版方式 | 橫向 |
標 準 | AS/NZS 1170 , DIN 1055 , JIS C 8955：2017, |
International Building Code IBC 2009 | |
California Building Code CBC 2010 | |
支架材質 | AL6005-T5 (表面陽極氧化) |
緊固件材質 | 鋅鎳合金&不銹鋼SUS304 |
零配件材質 | AL6005-T5 (表面陽極氧化) |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
