地面太陽能支架系統關于基礎部分的分類及特點

太陽能光伏發電技術不斷成熟，實用性也越來越廣泛，目前光伏市場吸引眾多企業投資項目獲得收益，但是如何因地制宜的選擇合適的太陽能支架，是確保整個光伏系統高效運行的重要環節。今天主要講下地面太陽能支架系統關于基礎部分的分類及特點。



一、太陽能支架設計選材注意事項

太陽能光伏支架的安裝結構應該簡單、結實耐用。制造安裝光伏列陣的材料，要能夠經受項目現場的各種嚴酷環境，確保25年的耐候耐腐蝕以及結構強度的穩固。電鍍鋁型材、電鍍鋼以及不銹鋼都是常用的材質。

二、常見地面太陽能光伏支架基礎

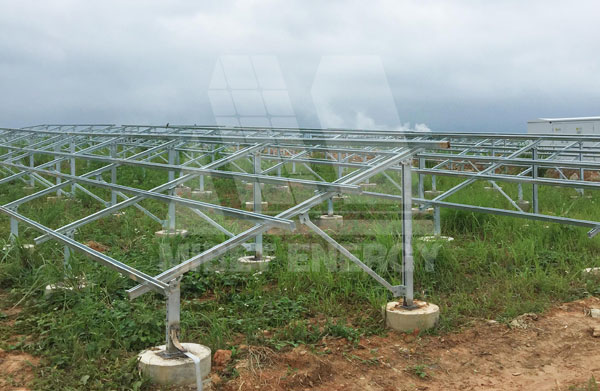

1、水泥基礎

介紹：如果安裝場地不適合做插入式地樁，可以選擇做水泥基礎，將地面光伏支架放在水泥基礎上，用螺栓固定。

特點：基礎埋置深度可相對較淺，但開挖量、回填量較大、混凝土量相對較大。

適用范圍：此類基礎形式多應用于地基承載力較差，適用于場地較為平坦，地下水位較低地區，對不均勻沉降要求較高的平單軸跟蹤光伏支架中。

2、預制樁基礎

介紹：預制樁是在工廠或施工現場制成的各種材料、各種形式的樁（如木樁、混凝土方樁、預應力混凝土管樁、鋼樁等），用沉樁設備將樁打入、壓入或振入土中。我國建筑施工領域采用較多的預制樁主要是混凝土預制樁和鋼樁兩大類。

特點：可批量制作，施工速度快，施工不存在填挖方，僅需簡單場平。但采用靜壓或錘擊設備將樁體擠壓入土內時，樁體易發生斷裂，需對樁頂采用鋼筋網加固，增加造價，且垂直度不易保證。

適用范圍：多用于淤泥質土、粘性土、填土、濕陷性黃土等。

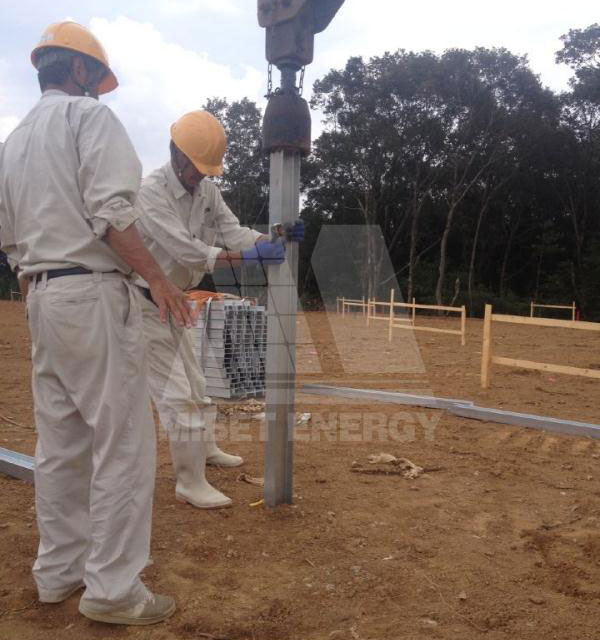

3、錘入地樁

介紹：利用打樁機直接將C型鋼、H型鋼或其他結構鋼打入地面，這種安裝方式非常簡單，但抗拉拔性能較差。

特點：速度快、適應性強；性價比高；不受季節氣溫等限制；地樁拔除方便，不影響安裝場地的再利用。

適用范圍：在土質堅硬地區打樁很困難；在含碎石較多地區打樁容易鍍鋅層；在鹽堿地區使用抗腐蝕能力較差。

4、螺旋地樁

介紹：19世紀80年代后，作為一種具有獨特優勢的替代樁型螺旋樁在美國、澳洲和歐洲等國被廣泛應用，可滿足抗壓、抗拔和抗水平力等各種工程要求。

特點：一種帶螺旋葉片的金屬或非金屬材料的管樁或柱樁，利用專用設備旋擰入地下，樁頂連接負載，其優點為施工快捷方便、大幅縮短施工周期、對環境友好、環保、不植被、可在包括北方冬季的各種氣候條件下實施，能方便遷移及回收。

適用范圍：戈壁、巖石山地、草原、灘涂、沙漠等。



寫在結尾：在光伏陣列基礎與支架的施工過程中，需盡量避免對相關建筑物及附屬設施的破壞，如因施工需要不得已造成局部破損，應在施工結束后及時修復。所謂萬事開頭難，只要我們?cè)诨A(chǔ)施工中嚴格控制，使各項偏差均符合要求，不僅可以避免后續地面太陽能支架系統安裝出現諸如歪斜，扭曲等情況，大大減少現場超差調整的工作量，而且對提高后續支架的安裝效率，保證支架安裝整體穩固等也有重要作用。
