屋頂光伏支架施工的形式及特點介紹

太陽能光伏支架的安裝結構應該簡單、結實耐用。制造安裝光伏列陣的材料，要能夠經受項目現場的各種嚴酷環境，確保25年的耐候耐腐蝕以及結構強度的穩固。電鍍鋁型材、電鍍鋼以及不銹鋼都是常用的材質。今天我們講下屋頂光伏支架施工的形式及特點介紹。



常見屋面支架形式

1、平屋頂固定形式：平面屋頂安裝系統適合戶外或平面屋頂荷載量較大的情況下使用。

基礎型平屋頂固定支架特點：

①適用于任意規格晶硅組件及部分薄膜組件；
②安裝面預埋地腳螺栓，或類似水泥基礎；
③根據實際需要設計安裝角度。

負重型平屋頂固定支架特點：

①不破壞原有防水層，無需防水處理；
②適用于任意規格晶硅組件及部分薄膜組件；
③底框上安裝可調負重框，上面放置水泥塊、石塊等；
④根據實際需要設計安裝角度。

導流板型平屋頂固定支架特點：

①適用于載荷量小的平面屋頂；
②組件安裝斜度10-15°；
③導流板材料使用不銹鋼或鍍鋁鎂鋅板；
④不破壞原有屋頂，不用擔心漏水問題。

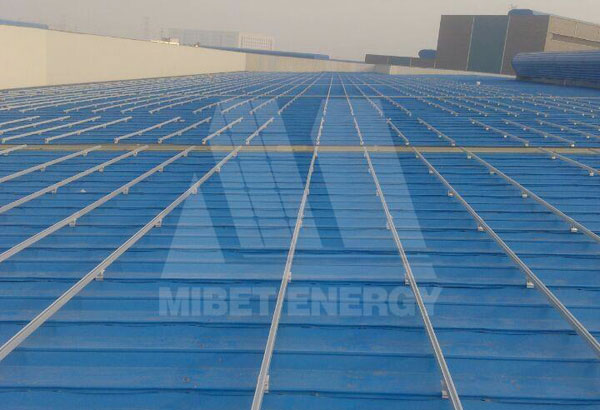

2、彩鋼瓦屋頂安裝系統：彩鋼板屋頂多用卡扣、暗扣、鎖邊等非穿透方式安裝，特殊情況下可采用穿透性安裝。

什么是彩鋼板屋頂

薄鋼板經冷壓或冷軋成型的鋼材。鋼板采用有機涂層薄鋼板（或稱彩色鋼板）、鍍鋅薄鋼板、防腐薄鋼板(含石棉瀝青層)或其他薄鋼板等。

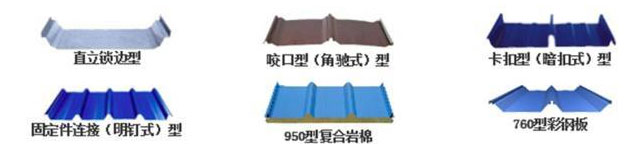

彩鋼瓦屋面的類型

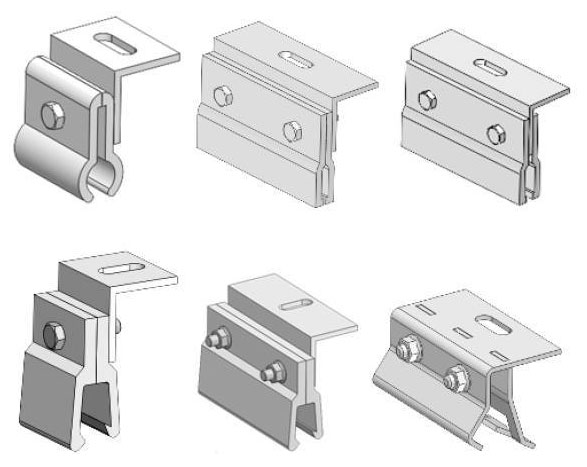

常見彩鋼瓦固定座組件



安裝注意事項：

1、首先屋面修設木板或竹板施工棧道，避免材料二次搬運直接踩踏在屋面板上，導致屋面板變形，密封膠脫開而漏水；

2、明確原結構屋面檁條的位置，并彈墨線標識出具體位置；支架與彩鋼板連接處必須在屋面檁條位置上；

3、施工人員在屋面上行走，必須穿絕緣軟底鞋，走波谷，每天必須清除屋面板上雜物，防止銹蝕和劃傷屋面板；

4、所有需要敷設密封膏的位置不得有遺漏。屋面外板安裝完畢后，清除屋面全部雜物、鐵屑，如發現屋面板涂層劃傷，須用彩板專用修補漆進行修補。拉鉚釘及自攻螺釘如發生空釘，應隨時用鉚釘和密封膏補牢，橡膠墊圈不能損壞。
