太陽能光伏支架的材料及選型介紹

太陽能光伏支架材料、安裝方式的選擇，需要較嚴格的計算才能確定。另外，受安裝地點的質地、氣候、環境等因素影響，耐候性也是選擇的依據之一。如質地松軟的安裝地點可以采用地錨的方式固定，若歷史最大風速或最大雪量都在一定范圍內，則可以適當選擇既能滿足要求，成本又較低的材料。



目前，太陽能支架的材料主要有鋁合金（Al6005-T5 表面陽極氧化）、不銹鋼（304）、鍍鋅鋼件（Q235 熱鍍鋅）等，其中以不銹鋼材料成本最高，耐候性好，可回收利用價值高。

鋁合金支架一般用在民用建筑屋頂太陽能應用上，鋁合金具有耐腐蝕、質量輕、美觀耐用的特點，但其承載力低，無法應用在大型太陽能電站項目上。另外，鋁合金的價格比熱鍍鋅后的鋼材稍高。

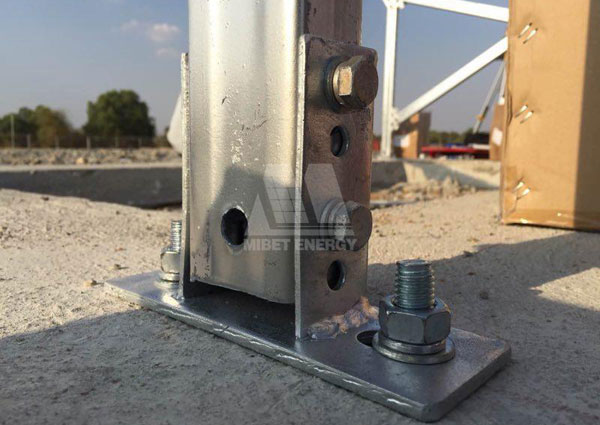

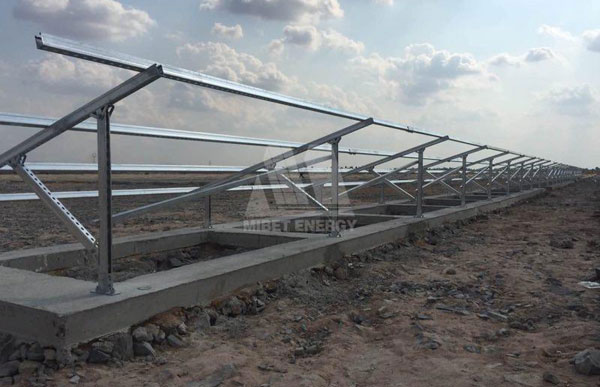

鍍鋅鋼支架性能穩定，制造工藝成熟，承載力高，安裝簡便，廣泛應用于民用、工業太陽能光伏和太陽能電站中。其中，型鋼均為工廠生產，規格統一，性能穩定，防腐性能優良，外形美觀。值得一提的是，組合型鋼支架系統，其現場安裝，只需要使用特別設計的連接件將槽鋼拼裝即可，施工速度快，無需焊接，從而保證了防腐層的完整性。這種產品的缺點是連接件工藝復雜，種類繁多，對生產制造、設計要求高，因此價格不菲。鍍鋅鋼的另一缺點是材料最終回收利用價值不如前兩種高。

目前最普遍應用的為鍍鋅鋼支架，主要采用型鋼作為主材，所謂型鋼是一種有一定截面形狀和尺寸的條型鋼材，其主要類型有工字鋼、槽鋼、角鋼、圓鋼、方鋼、C型鋼、H型鋼等。

1）角鋼可按結構的不同需要組成各種不同的受力構件，也可作構件之間的連接件。廣泛地用于各種建筑結構和工程結構，如房梁、橋梁、輸電塔、起重運輸機械、船舶、工業爐、反應塔、容器架以及倉庫貨架等。角鋼屬建造用碳素結構鋼，是簡單斷面的型鋼鋼材，主要用于金屬構件及廠房的框架等。在使用中要求有較好的可焊性、塑性變形性能及一定的機械強度。生產角鋼的原料鋼坯為低碳方鋼坯，成品角鋼為熱軋成形、正火或熱軋狀態交貨。

2）H型鋼是一種截面面積分配更加優化、強重比更加合理的經濟斷面高效型材，因其斷面與英文字母“H”相同而得名。由于H型鋼的各個部位均以直角排布，因此H型鋼在各個方向上都具有抗彎能力強、施工簡單、節約成本和結構重量輕等優點，已被廣泛應用。

3）C型鋼經熱卷板冷彎加工而成，壁薄自重輕，截面性能優良，強度高，與傳統槽鋼相比，同等強度可節約材料30%。C型鋼廣泛用于鋼結構建筑的檁條、墻梁，也可自行組合成輕量型屋架、托架等建筑構件。此外，還可用于機械輕工制造中的柱、梁和臂等。

4）矩形管是一種中空的長條鋼材，大量用作輸送流體的管道，如石油、矩形管天燃氣、水、煤氣、蒸氣等，另外，在高彎、抗扭強度相同時，重量較輕，所以也廣泛用于制造機械零件和工程結構。也常用作生產各種常規武器、槍管、炮彈等，在光伏支架系統中主要作為橫梁使用。



太陽能支架是光伏電站非常重要的組成部分，它承載著光伏電站的發電主體，如果設計不合理，在災害氣候下發生事故，對于電站的影響是致命的。所以在設計過程中，需要綜合考慮各方面的因素，最終確定支架的選型及陣列的布置。
