什么是電旋轉連接器？

如今是高速發展的工業社會，各個行業的都大量運用機械化來提高生產率。所以機械化的應用，也促進了滑環的發展。今天我們來普及下什么是電旋轉連接器？



一、電旋轉連接器是什么？

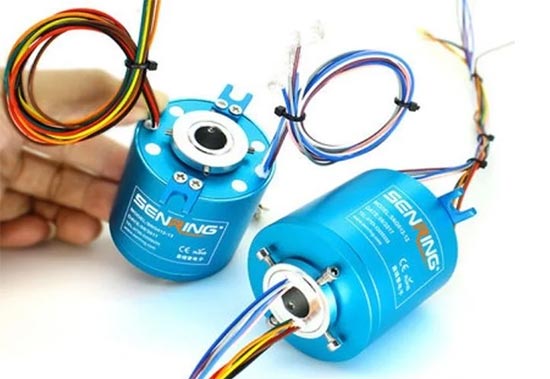

電旋轉連接器，也稱為導電滑環。可以將功率或信號在機電設備的固定部件與旋轉部件之間傳輸，也有電刷滑環、旋轉接頭、換向器、集電環等叫法。主要用于任何旋轉360度并連續傳輸電力、數據信號、氣體和液體等的機電系統領域。

二、電旋轉連接器的工作原理

它的工作原理可以概括為：實現兩對相對旋轉裝置的電流、各種信號、圖像以及氣液傳輸的精密裝置。它的主要結構是用彈性接觸材料（我們稱之為刷子）、滑動接觸面材料（我們稱之為圓環面、V形凹面、光滑面等）。并利用電刷的彈性壓力與導電環的圓環面或凹槽接觸，完成電流、信號等介質的對接。

當機械部分360度無限制連續旋轉時，導線需連接到旋轉部件上去，電氣工程師就會遇到導線纏繞問題，這個時候，他需要一個電旋轉連接器，也就是導電滑環來傳輸動力和信號的旋轉連接。實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置。特別適合應用于無限制的連續旋轉，同時又需要從位置到旋轉位置傳送功率或數據的場所。

三、電旋轉連接器的分類

電旋轉連接器（導電滑環）常被應用于各種需要旋轉動作并且需要電或信號傳輸的系統中，例如風力發電機、醫療設備、攝像機云臺等。下面是常見的電旋轉連接器的種類：

1、按結構分類

① 固定式滑環：固定在某一位置上，主要用于需要固定安裝位置并長時間工作的設備中。
② 轉子式滑環：與固定式滑環相反，其主體部分可進行旋轉。
③ 膠囊滑環：采用緊湊型設計，主要用于小型設備，如攝像機的云臺控制等。
④ 盤式滑環：這種滑環形狀如同盤子，主要用于某些需要大電流傳輸的場合。
⑤ 分離式滑環：如上文所提，由旋轉部分和靜止部分組成，具有高度靈活性。

2、按傳輸介質分類

① 電滑環：主要傳輸電能或電信號。
② 光滑環：用于傳輸光信號，主要應用于高速數據傳輸或特定環境中。
③ 流體/氣體滑環：能夠同時傳輸液體、氣體以及電或信號，主要應用于某些特殊的工業設備中。

3、按應用領域分類

① 工業滑環：應用于各種工業設備和自動化系統中。
② 風電滑環：專門為風力發電機設計，能夠傳輸大電流且能抵抗惡劣的工作環境。
③ 軍工滑環：應用于軍工業領域，如無人機、雷達系統等，具有高可靠性和穩定性。
④ 醫療滑環：用于醫療設備中，如CT機、核磁共振設備等，要求非常高的傳輸準確性和穩定性。
⑤ 通訊滑環：主要用于通訊設備，如衛星通訊、雷達系統等。

4、按工作環境分類

① 高溫滑環：能在高溫環境下正常工作。
② 低溫滑環：適用于低溫或極冷環境。
③ 防爆滑環：應用于可能存在易燃易爆物質的環境中，如化工廠等。
④ 真空滑環：能在真空環境下正常工作，如航天設備中。

通過上述分類，可以看到電旋轉連接器有著多種種類，滿足了各種不同的工作條件和應用要求。當選擇適合的電旋轉連接器時，需要根據實際應用場景和工作條件來進行選擇，以確保滑環的正常工作和設備的穩定運行。
